光學系統的景深、空間像

2011-01-21

                                                     光學系統的景深、空間像

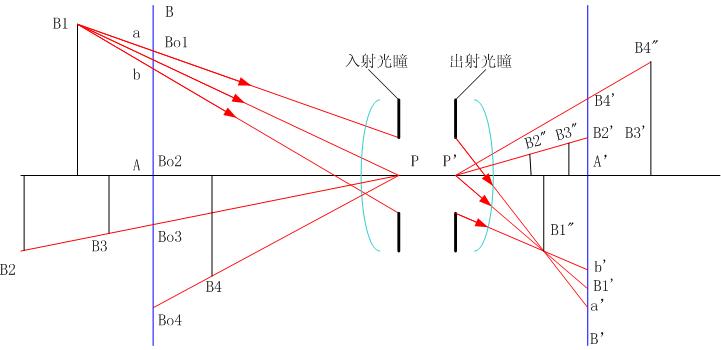

一、光學系統的空間像

光學系統的空間像

1.按照嚴格的光學理論：

點物成點像；平面物成平面像；空間物成空間像。

2.透鏡失真：

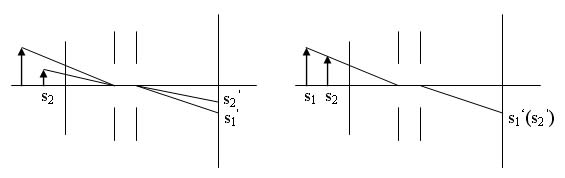

當入瞳和出瞳沿軸位移時，彌散斑在對準及其景象平面上的位置亦改變。

當入瞳和出瞳沿軸位移時，彌散斑在對準及其景象平面上的位置亦改變

3.景深：

縮小光瞳時，彌散斑也將縮小，當光瞳縮小到一定程度時，就能保證對準平面附近一定距離的物點都能成清晰的像。這個距離就是景深。

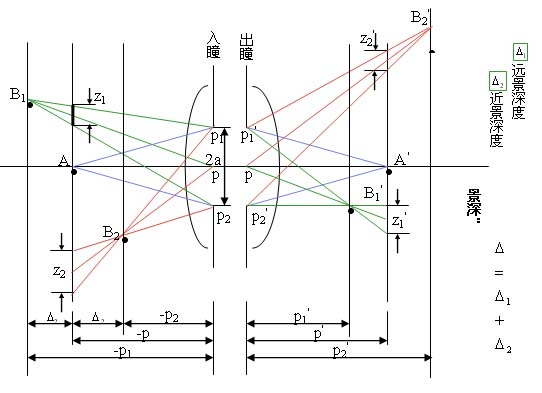

二、光學系統的景深

光學系統的景深

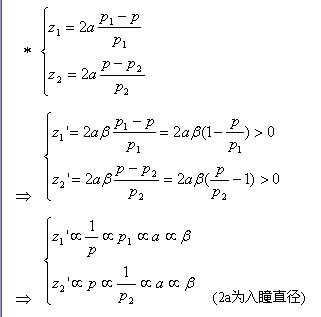

由幾何關系：

幾何關系

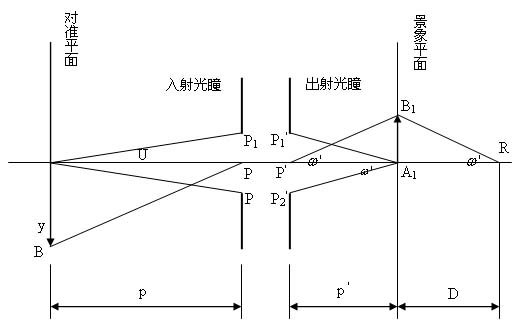

正確透視距離：

進而：

用孔徑角U取代2a，有： 結論：

① 入射光瞳的直徑越小， 越大。

②

若遠景深度  ，則  ，即

從對準平面A點看入瞳時，入瞳張角 2u 應等于 。

③ 若把對準平面調焦在  處，

④ 不能太大，否則散斑直徑增大，從而減少景深。

故  ，當 值一定（即對準平面位置確定）時，f 越大， 越小。
